一、技術性能：
裝卸能力： 200
伸縮裝置升降速度： 8.6m/min
伸縮裝置下降行程： 2000mm
卷?yè)P(yáng)機電動機型號： JE33.250
功率： 5.5kw
料位計型式： FTM30固體音叉限位開關
收塵通風量： 每個收塵口為3000m3/h
二、結構概述及工作原理：

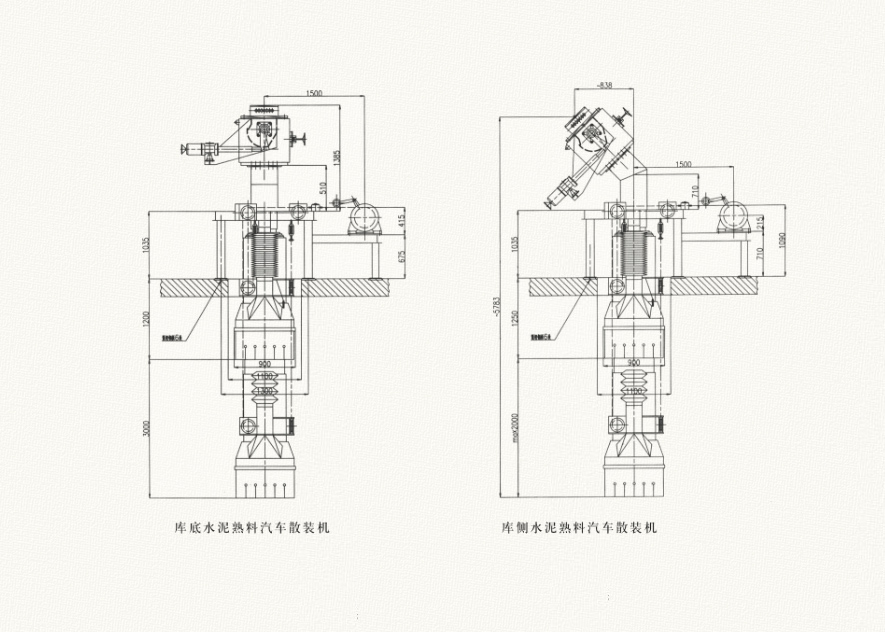

水泥熟料汽車散裝機分為庫側熟料汽車散裝機和庫底熟料汽車散裝機。
散裝機用于把水泥熟料從熟料底裝卸到汽車散裝機上，裝料過程完全是自動化操作，工作效率高，收塵效果好，裝料時消除揚塵污染。本機主要由棒閘、扇形電動閘門、下料溜子、機架、卷?yè)P(yáng)機、收塵軟管、料位計及伸縮裝置等組成。

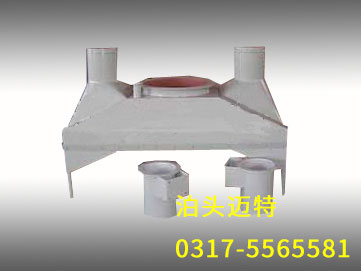

棒閘主要用于調整喂料量和設備維修，扇形電動閘門將熟料從料倉喂入下料溜子，并且在扇形電動閘門法蘭和下料溜子法蘭上裝有密封板，機架起支撐作用，下料溜子和伸縮裝置的全部重量都作用在機架上。卷?yè)P(yáng)機主要控制伸縮裝置的升降，卷?yè)P(yáng)機上布置有3個行程序開關撞塊，三個行程開關分別控制卷筒的下轉、自鎖（斷電）、反轉三種工作狀態，伸縮裝置是由六個套筒和防塵罩、密封板組成的，非工作狀態時套筒重迭在一起；伸縮裝置下降到位置時的狀態，也就是工作狀態。第六個套筒與防塵罩用螺栓聯接在一起，防塵罩與密封板之間用螺栓固定，在防塵罩上設有兩個收塵管與收塵軟管相連接，在連接處用管箍固定。
???
