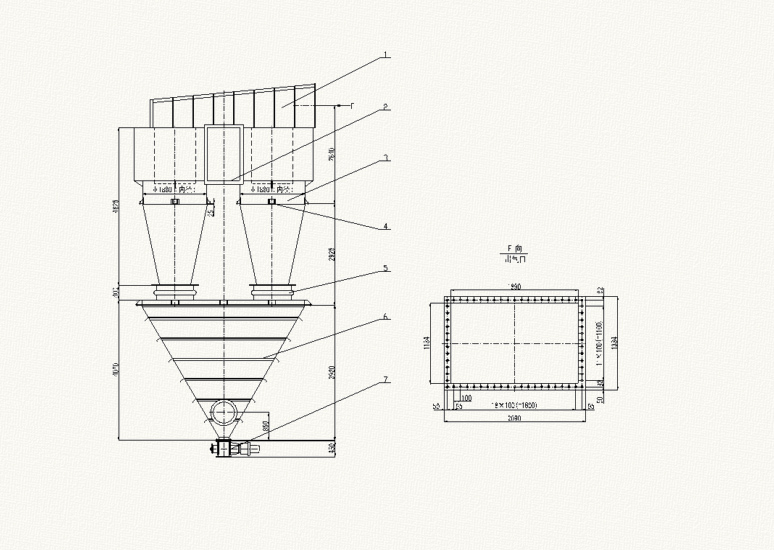

1、出風管道 2、法蘭 3、旋風筒 4、支座 5、膨脹節 6、灰斗 7、φ300星型下料機
技術性能
1、處理風量 100000~110000m3/h 6、φ300星型下料器
2、氣體溫度 300℃（瞬時450℃） 額定產量：20m3/h
3、壓力損失 ＜740pa 行星擺線針輪減速機：
4、收塵器直徑 2–φ1880mm 型號：XLD1.1-4-1/47
5、設備重量 8244kg 電壓：380V
旋風收塵器的組成及內部氣流旋風除塵器是除塵裝置的一類。除沉機理是使含塵氣流作旋轉運動，借助于離心力降塵粒從氣流中分離并捕集于器壁，再借助重力作用使塵粒落入灰斗。旋風除塵器于1885年開始使用，已發展成為多種型式。按其流進入方式，可分為切向進入式和軸向進入式兩類。在相同壓力損失下，后者能處理的氣體約為前者的3倍，且氣流分布均勻。普通旋風除塵器由簡體、錐體和進、排氣管等組成。旋風除塵器結構簡單，易于制造、安裝和維護管理，設備投資和操作費用都較低，已廣泛用來從氣流中分離固體和液體粒子，或從液體中分離固體粒子。在普通操作條件下，作用于粒子上的離心力是重力的5～2500倍，所以旋風除塵器的效率顯著高于重力沉降室。大多用來去除0.3μm以上的粒子，并聯的多管旋風除塵器裝置對3μm的粒子也具有80～85%的除塵效率。選用耐高溫、耐磨蝕和服飾的特種金屬或陶瓷材料構造的旋風除塵器，可在溫度高達1000℃，壓力達500×105Pa的條件下操作。從技術、經濟諸方面考慮旋風除塵器壓力損失控制范圍一般為500～2000Pa。
???
